网线能改成USB延长线吗?

来源:   发布时间:2019-05-21   点击量:3282

看到有许多网友想用网线做usb延长线,但是看到的都是需要焊接接头,做起来很麻烦。下面是一个朋友做的网线做usb延长线,这个转接卡使用很方便,直接用网线插上就可以当做usb延长线使了,而且这个还可以根据使用情况组合成双公头或者双母头的线,还是挺有用处的。

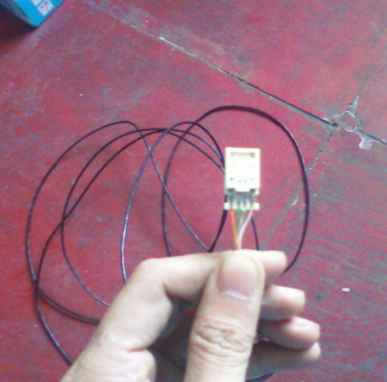

网线能改成USB延长线吗

制作办法如下:

弄一个转接卡含两块PCB板配合使用,网线接口采用屏蔽型的RJ45座,用3113接法.中间直接用现有的网线插上去就能用了,省去了剪线接线的麻烦,且网线还可以随时更换,想长就长,想短就短,伸缩自如。不影响以后网线可以继续用于其他用途.要求是正常使用的TIA/EIA 568B接法的网线,通俗说法是平行线(非交叉线),颜色顺序:白橙橙白绿蓝白蓝绿白棕棕,两边都一样。前后提供DC供电座和跳线开关,可任意选择是否外部供电前后供电电脑供电.

注意事项

1.使用USB口供电时, AB板上的跳线开关置于ON位置即可.

2.使用外部供电时, B板开关置于OFF位置处, 然后可以由A板或B板插入外部电源.外部电源电压必须为5V, 电流在500MA以上(电流推荐1A至2A).电源插头为内正外负(规格5.5*2.1MM).如你使用了其它电压造成你的设备电脑损坏,本人不负任何责任.

3.本转接板仅是对接插头进行转换,并不对信号作任何处理,作用仅起到方便延长线的制作, 延长距离要示网线质量决定.
